明渠流量计由液位变送器、流速仪及其配套二次仪表构成
分类:
发布时间:
2022-10-17 09:12
明渠流量计是运用明渠的水利工程特点,根据测量液体的液面相对高度,再经微控制器计算获得流量系数的一种用以明渠流量测量的仪表盘,广泛应用于城市供水、废水处理、公司工业废水及其农田灌溉等行业。明渠流量计由液位变送器、流速仪及其配套二次仪表构成。目前的明渠流量测量原理关键有以下几点:

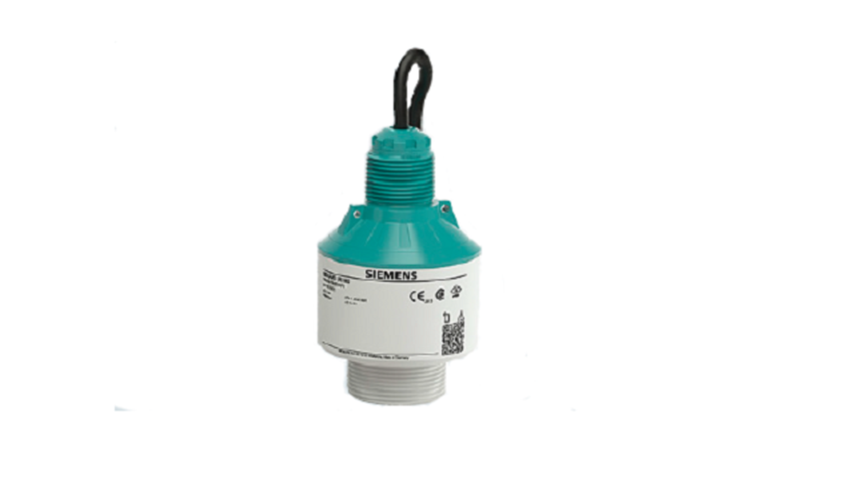

明渠流量计
(1)流动速度—面积法。
此方法的原理是由测量出标准样子的途径截面的面积穿过该计量检定截面的轴向流体平均流速,进而算出容积流量。此方法应用范围很广,精密度也比较高。但相比于其他方式来讲,资金投入价格昂贵。

(2)堰槽法。
其原理要在明渠中安装规范要求的尺寸规范堰槽,并按规定部位测量水位线,则可以根据对应的流量公式计算或工作经验表达式,将测得的水位线值换算成流量值。这一类型的明渠堰槽流量计由量水堰槽和水位线流量变换仪表盘两部分。在其中,堰槽设备包含上中下游的途径一部分、堰槽本身一部分及其水位观测仪表盘。水位线流量变换仪表盘不但需有流量变换作用也要实时同步瞬间流量或是总计流量等标值。此方法不用设定流速仪,仅需要买规范量水堰槽并依据规范组装就可以,测量结论精确,成本费相比流动速度-面积法变低,因而此方法被各单位很多选用。
(3)水位线—流量关系法。
此方法的原理是方式某横断面的流量与同时时刻刻水位线中间有一定的相互关系,这种关系一般由水位线流量关联曲线图表明。但是该相互关系比较复杂,与方式外表粗糙度、液体粘度等多种要素有关,所以需要根据实际情况通过一定的实验之后才能得到。
依照之上原理,明渠流量计系统软件分为两种:一类按照流动速度-面积法,系统内有一台二次仪表、一台流速计、一台液位变送器,为了确保流动速度测量的精确性有些系统软件还会结合实际情况配置几台流速仪组成一个多一点流动速度测量的流量计量系统。另一类原理为堰槽法,此类明渠流量计不用流速仪,只需一台液位变送器和相对应的二次仪表给出的数据计算和表明就可以。所以本科学研究对于堰槽体式明渠流量计进行分析。
